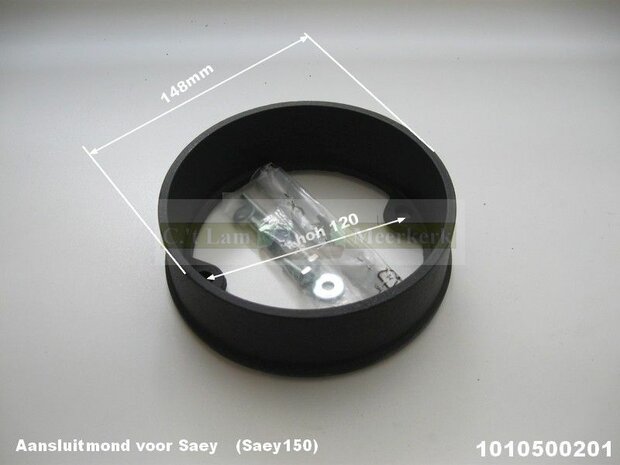

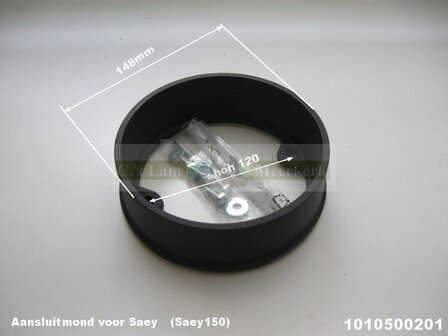

Dit is het gietijzeren aansluitmond van Saey houtkachel
Standaard is deze kachel uitgevoerd met een vaste rookgas-aansluiting aan de achterkant.
Wanneer de aansluiting aan de bovenkant moet komen hebt u deze aansluitmond nodig.
Wijziging van de aansluiting.
Verwijder het inspectiedeksel achter in de kachel.
Demonteer dan het blinde deksel in de dekplaat door de strip los te schroeven waarmee deze bevestigd is.
Bevestig vervolgens de aansluitmond door deze opening aan dezelfde bevestiging.
Bevestig het blinde deksel aan de buitenkant aan de rugzijde voor de achteraansluiting.
Het is aan te bevelen om eerst een isolatieplaatje aan te brengen zie
MONDISOL
Plaats nu het inspectiedeksel weer terug op zijn plaats.

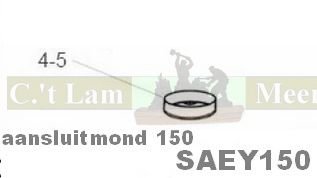

Bestelnummer SAEY150
|
Specificaties |
| Onderdeel nummer Nieuwnr. / Oudnr. |
01.01.050.02.01 / nvt |
| Pijpmaat |
150mm M. |
| Toepassing o.a. in modellen |
Gustav
JUUL
Saey 92
Saey 94
Saey 200 |
| Materiaal |
Gietijzer |
